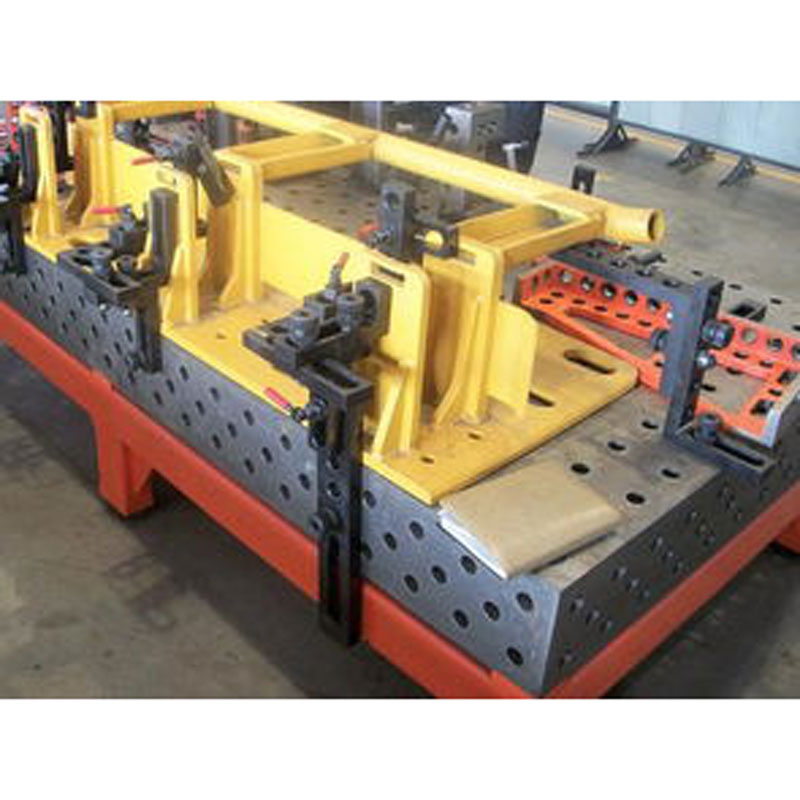

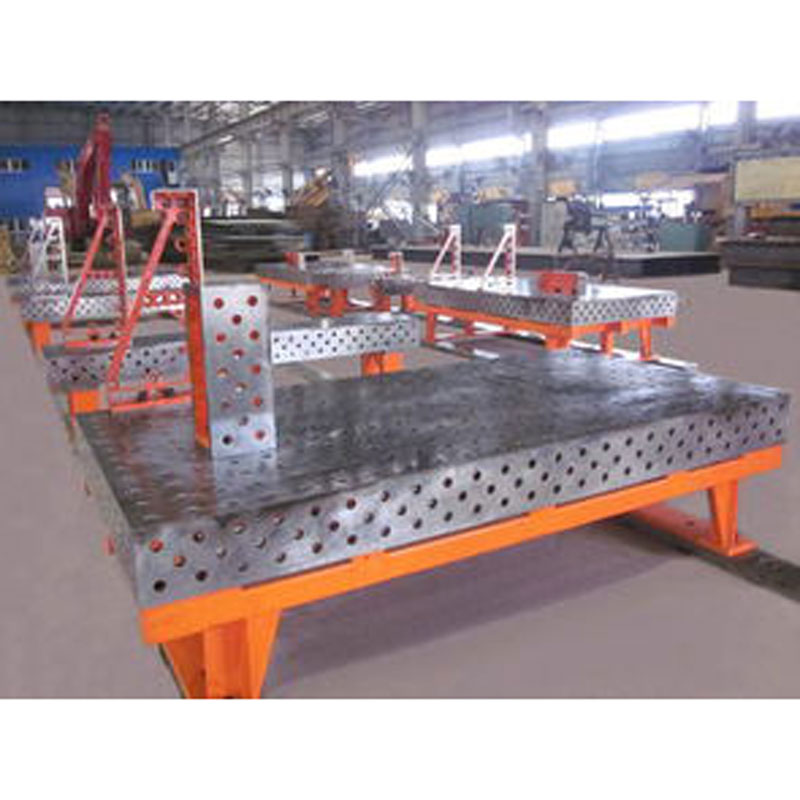

Гибкая сварочная платформа
Трёхмерная сварочная платформа (также известная как гибкая сварочная оснастка) представляет собой модульную, свободно компонуемую универсальную систему приспособлений, специально разработанную для сварки, механической обработки и контроля.
Описание
маркер
Описание продукта
Трёхмерная сварочная платформа (также известная как гибкая сварочная оснастка) представляет собой модульную, свободно компонуемую универсальную систему приспособлений, специально разработанную для сварки, механической обработки и контроля. Ключевыми преимуществами являются высокая гибкость, высокая экономичность, высокая точность и высокая эффективность компоновки.
Основные размеры и характеристики
Размеры платформы: распространённые размеры чугунных (HT200) платформ включают 2000×1000 мм, 3000×1500 мм, 2000×4000 мм и другие. Стандартная высота боковой поверхности всех трёхмерных платформ составляет 200 мм. Также существуют двухмерные платформы меньших размеров.
Характеристики рядов отверстий
Серия Φ28: диаметр отверстия Φ28 мм, межцентровое расстояние 100±0,05 мм.
Серия Φ16: диаметр отверстия Φ16 мм, межцентровое расстояние 50±0,05 мм.
Опорная система
Колонны: подразделяются на стационарные (грузоподъёмность 5 т), подъёмно-опускные (грузоподъёмность 3 т), на поворотных колёсах с тормозом (грузоподъёмность 1 т) и другие.
Опорные ножки: включают стандартные регулируемые (грузоподъёмность около 2 т), передвижные на колёсах (грузоподъёмность ≤ 2 т) и тяжёлые рамные (грузоподъёмность ≥ 5 т) для удовлетворения различных требований к устойчивости и мобильности.
Широко применяется в стальном строительстве, производстве транспортных средств, машиностроении для тяжёлой промышленности, производстве сосудов под давлением, роботизированной сварке, обработке листового металла, производстве металлической мебели, сборке оборудования и контроле.
