Гранитный механический компонент

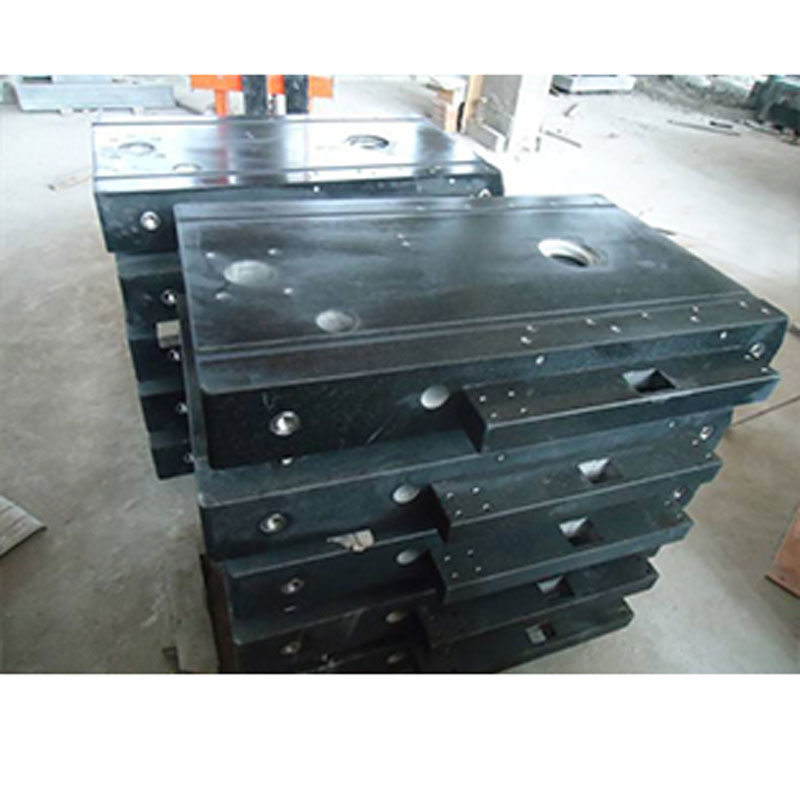

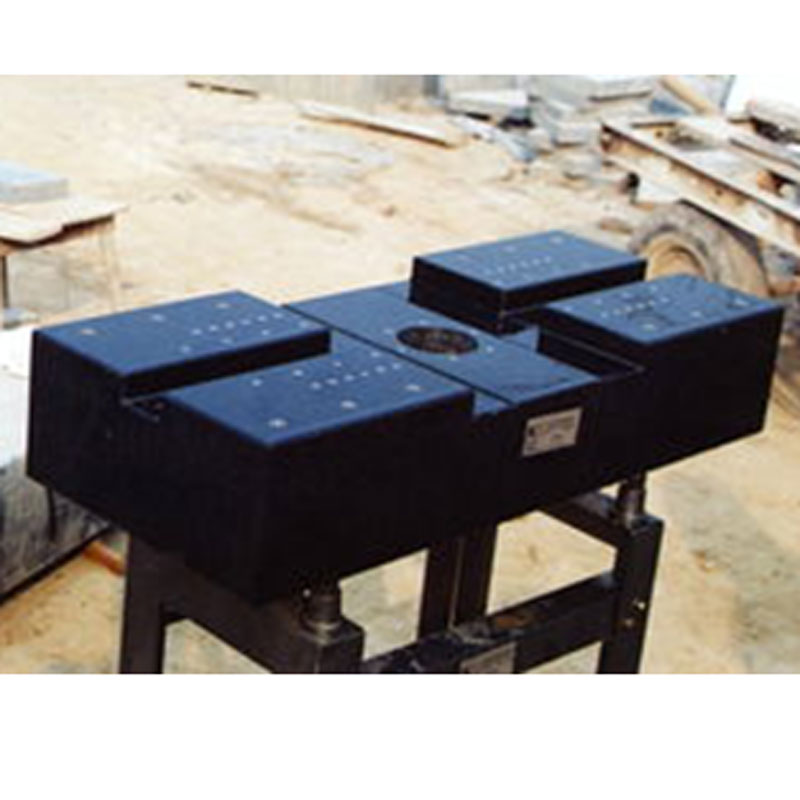

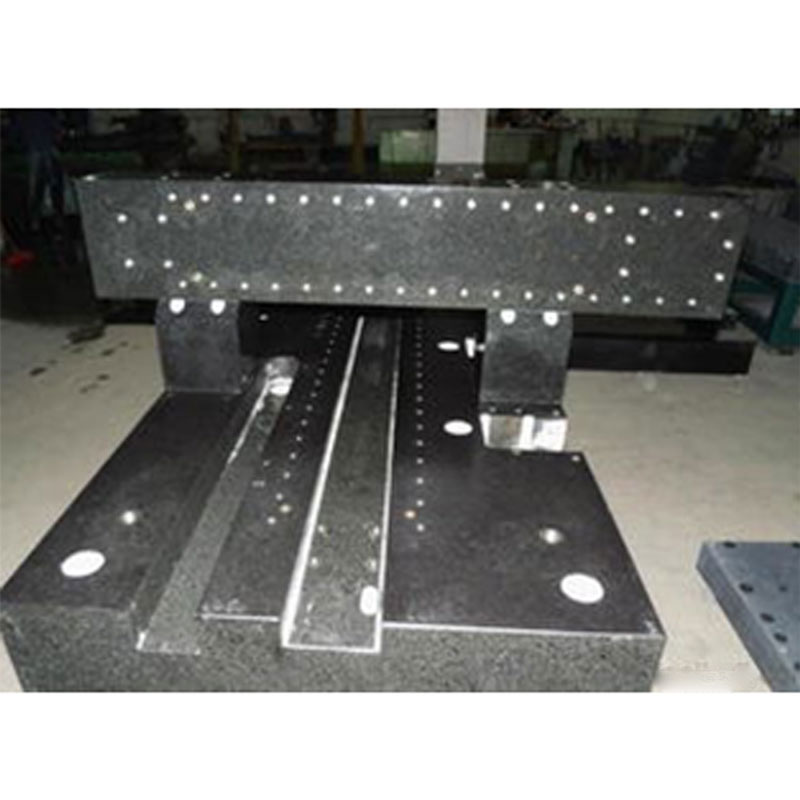

Механические компоненты Granite (например, измерительные пластины granite) – это прецизионные измерительные приборы и инструментальная оснастка, изготовленные из натурального гранита (например, “Цзинань Грин”).
Описание
маркер
Описание продукта
Механические компоненты Granite (например, измерительные пластины granite) - это прецизионные измерительные приборы и инструментальная оснастка, изготовленные из натурального гранита (например, “Цзинань Грин”).Пригодный для высокоточной обработки и тестирования на месте, он является идеальной оснасткой и эталонной платформой для измерений в машиностроительной промышленности, которая может эффективно обеспечивать качество обработки и тестирования.
Основные характеристики
1. Отличные физические свойства: тщательная организация, высокая твердость (>70HS), отсутствие деформации и малый коэффициент линейного расширения.Он обладает антикоррозийными, антимагнитными и изоляционными свойствами, а также не ржавеет и не намагничивается.
2. Превосходное сохранение точности: материал стабилен, может сохранять сверхвысокую точность в течение длительного времени и, как правило, не подвержен влиянию температуры и влажности.После износа рабочей поверхности отпадают только зернышки, заусенцев нет, а мелкие царапины не влияют на общую точность измерений.
3. Долговечность и низкие затраты на техническое обслуживание: высокая стойкость к истиранию, хорошая износостойкость и длительный срок службы.Он прост в уходе при ежедневном использовании и не требует специального ухода.
Основные технические требования
• Материал: Требуется мелкозернистое, плотноструктурированное габбро, диабаз или гранит (содержание биотита <5%, водопоглощение <0,25%).
* Точность: Существуют строгие национальные стандарты в отношении плоскостности рабочей поверхности, импульса плоской волны и допустимого прогиба при номинальной нагрузке.Допустимое значение Ra шероховатости поверхности должно составлять от 0,32 до 0,63 мкм, а боковой поверхности - 10 мкм.
• Внешний вид и структура: Дефекты, влияющие на использование, не допускаются на рабочей поверхности.На боковой стороне указаны допуски по вертикальности рабочей поверхности.Высокоточные компоненты (уровень 000, level 00) обычно не имеют ручек для управления.Если на рабочей поверхности имеется резьбовое отверстие или канавка, то их часть не должна находиться выше рабочей поверхности.
