Плита с Т-образными пазами

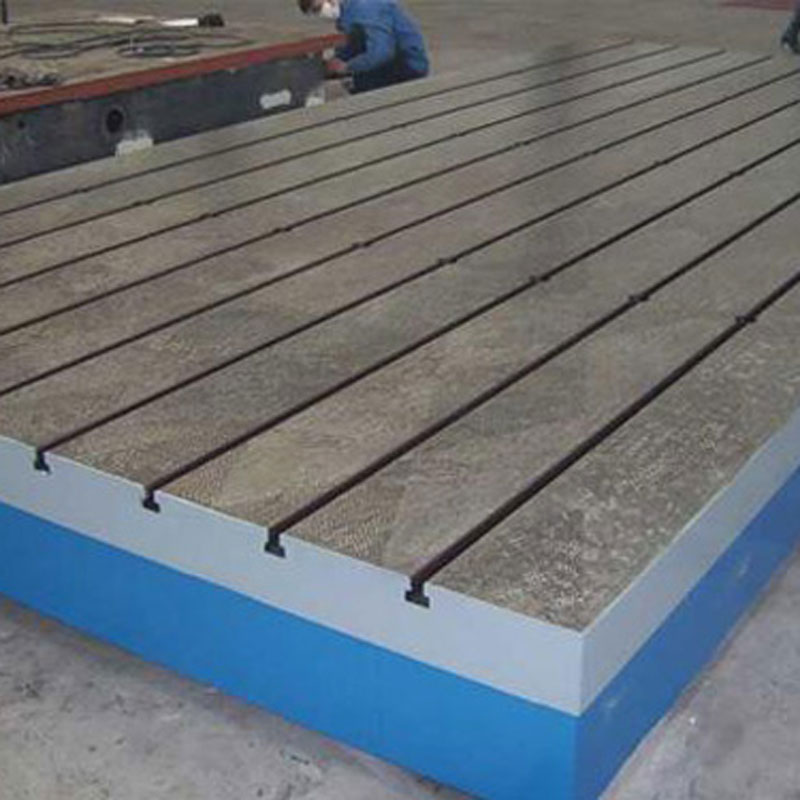

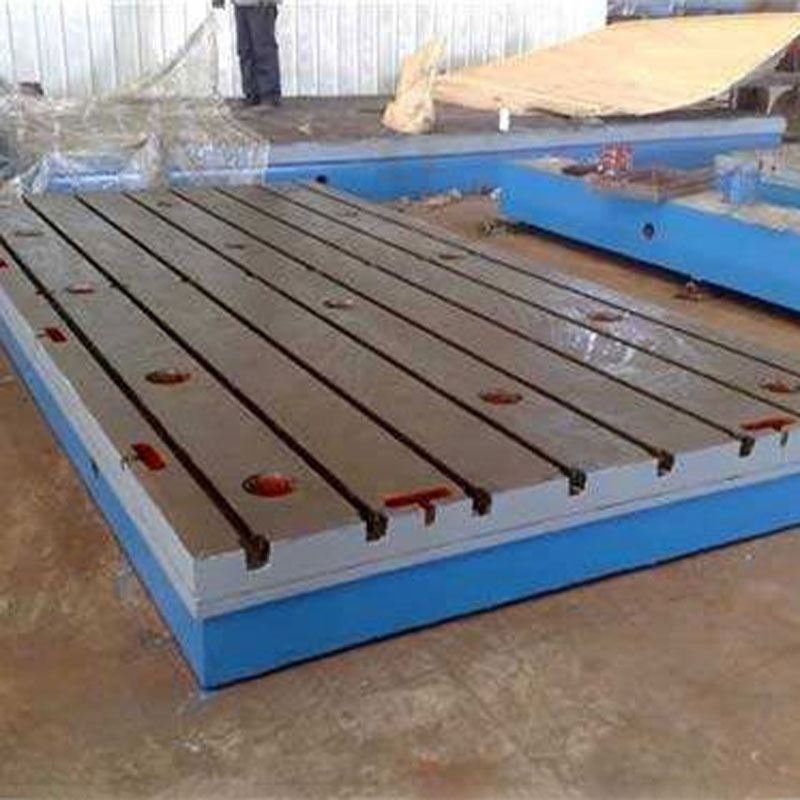

Плита с Т-образными пазами (также известная как чугунная платформа с Т-образными пазами, сборочная/клепальная/сварочная плита) представляет собой чугунную плиту с Т-образными пазами на поверхности, используемую в качестве измерительного средства для сборки и наладки механического оборудования.
Описание
маркер
Описание продукта
Плита с Т-образными пазами (также известная как чугунная платформа с Т-образными пазами, сборочная/клепальная/сварочная плита) представляет собой чугунную плиту с Т-образными пазами на поверхности, используемую в качестве измерительного средства для сборки и наладки механического оборудования.
Материал плиты — чугун HT200-300, твёрдость рабочей поверхности HB170-240. Плита проходит искусственный отжиг и естественное старение, что обеспечивает стабильность точности. Размеры варьируются от малых притирочных плит 100×200 мм до крупных плит чистового строгания размером до 3000×10000 мм. Различные размеры соответствуют разным технологическим процессам и классам точности.
Требования к контролю качества строгие
Рабочая поверхность не должна иметь ржавчины, царапин, песчаных раковин, трещин и других дефектов. Плита должна пройти стабилизирующую обработку и размагничивание. Основные проверяемые параметры включают твёрдость материала, допуски формы и расположения, плоскостность, контактные пятна. Например, для плиты 1-го класса требуется не менее 20 контактных пятен на площади 25×25 мм.
Обработка Т-образного паза: сначала строгается верхний прямолинейный паз, затем с помощью фасонного резца обрабатывается боковая выемка. В процессе необходимо контролировать режим резания и своевременно отводить резец во избежание столкновения инструмента с плитой. После завершения обработки рабочая поверхность подвергается ручному шабрению для окончательного обеспечения точности плоскости.
