Сборочная плита

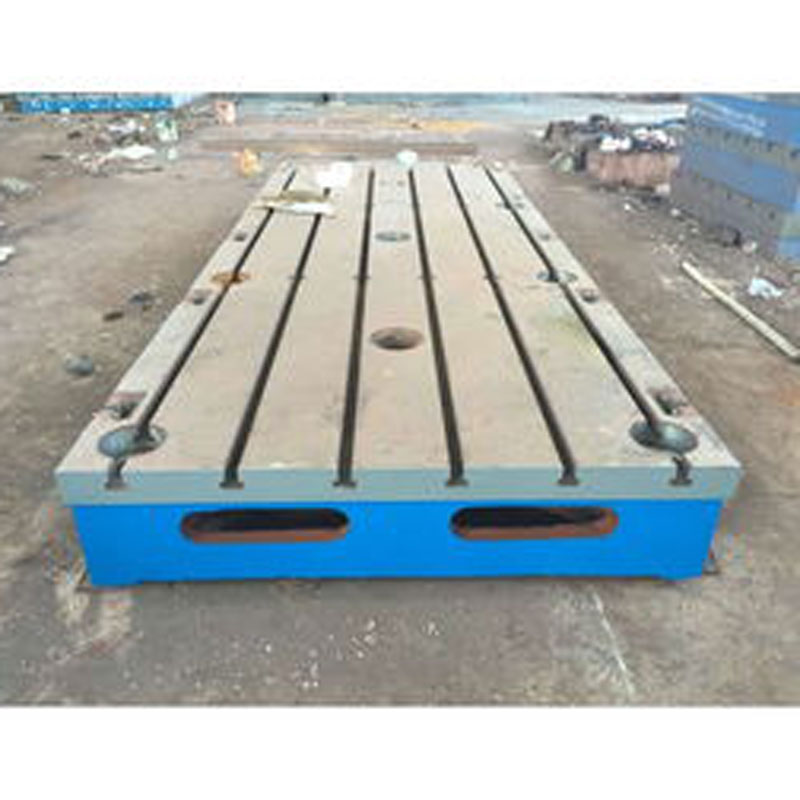

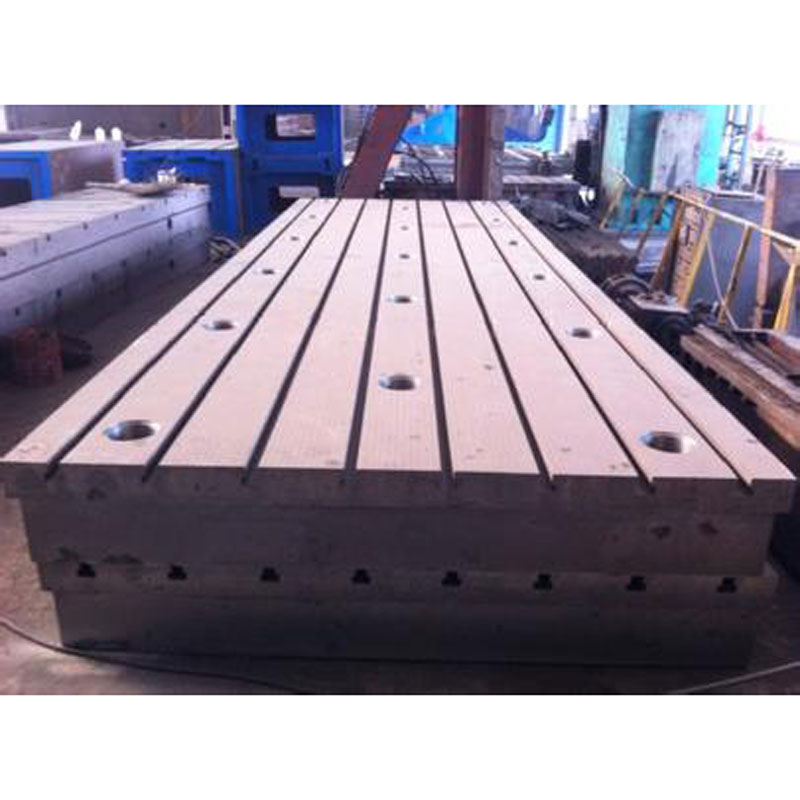

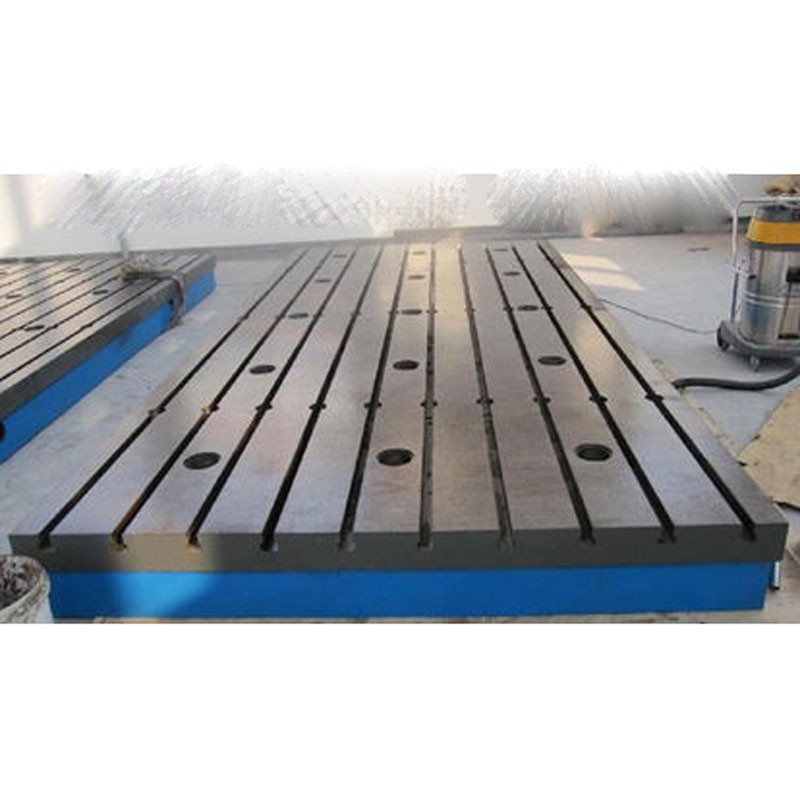

Сборочная плита (также известная как чугунная сборочная платформа, технологическая плита) является базовым средством измерения, используемым для сборки и наладки силового оборудования.
Описание
маркер
Описание продукта
Сборочная плита (также известная как чугунная сборочная платформа, технологическая плита) является базовым средством измерения, используемым для сборки и наладки силового оборудования. Её поверхность имеет Т-образные пазы для фиксации оборудования. Крупногабаритные изделия могут составляться из нескольких плит методом стыковки.
Материал плиты обычно чугун HT200-300, твёрдость рабочей поверхности HB170-240. Плита проходит искусственный отжиг и естественное старение, что обеспечивает стабильность точности. Точность подразделяется на четыре класса: 0, 1, 2, 3. Диапазон размеров: от 1000×1000 мм до 4000×9000 мм. Возможно изготовление нестандартных размеров.
Технические требования строгие
На рабочей поверхности не допускаются дефекты, влияющие на эксплуатационные характеристики. Допускается заделка небольшого количества раковин аналогичным материалом. Твёрдость рабочей поверхности должна находиться в пределах 170-220 HB. Обычно применяется технология шабрения для обеспечения плоскостности и шероховатости поверхности. На рабочей поверхности могут быть выполнены V-образные пазы, Т-образные пазы и различные отверстия.
По конструкции плиты делятся на двухребордные, одноребордные и коробчатые. При монтаже плиту необходимо выверить по уровню, обеспечить равномерное распределение нагрузки и использовать в среде с температурой 20±5°C, избегая вибраций, для обеспечения точности и эксплуатационных характеристик.
