Трёхмерная гибкая сварочная платформа

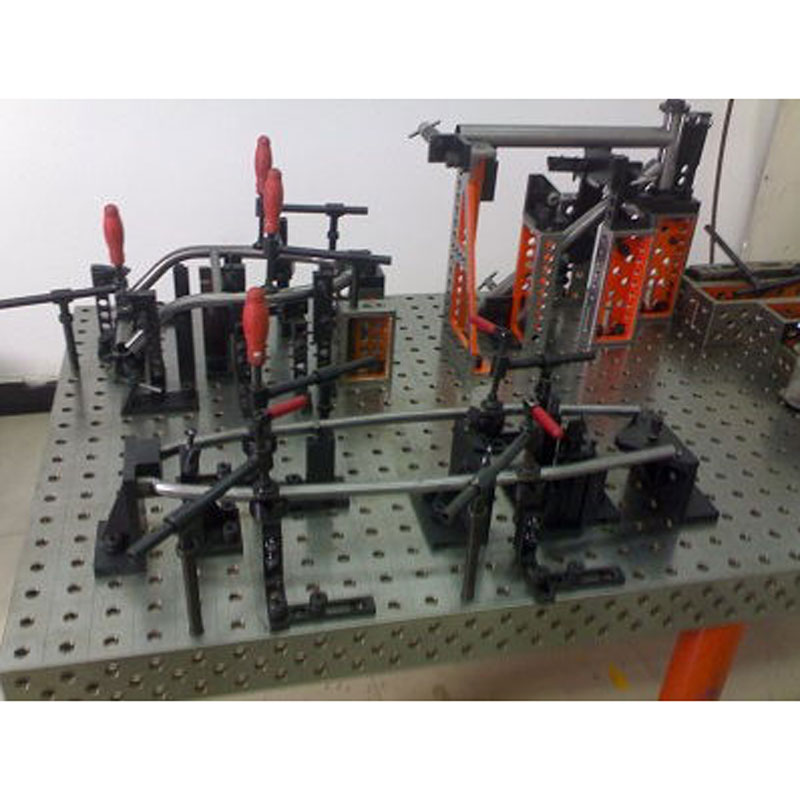

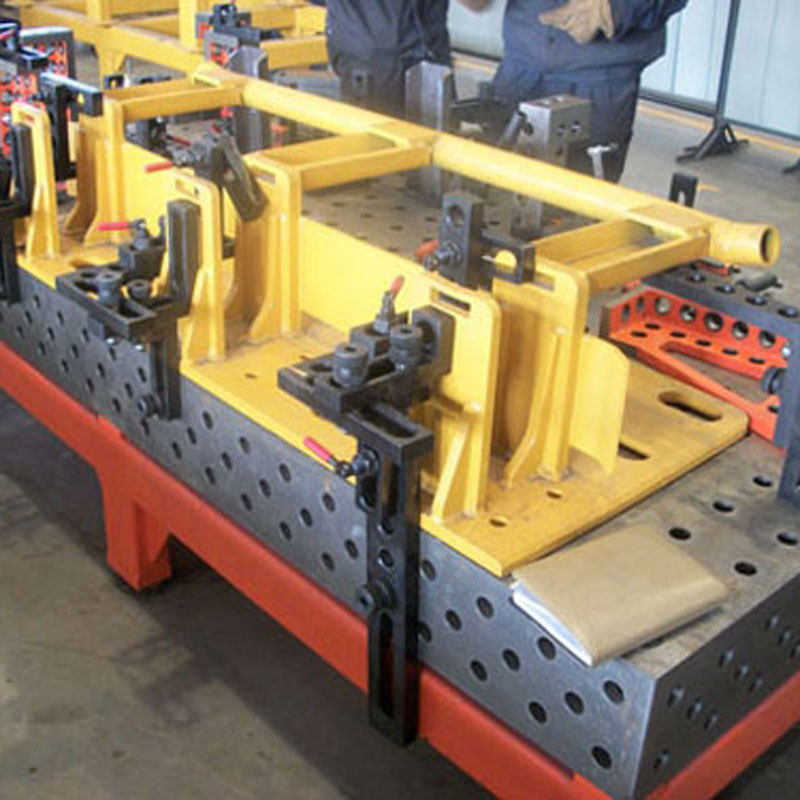

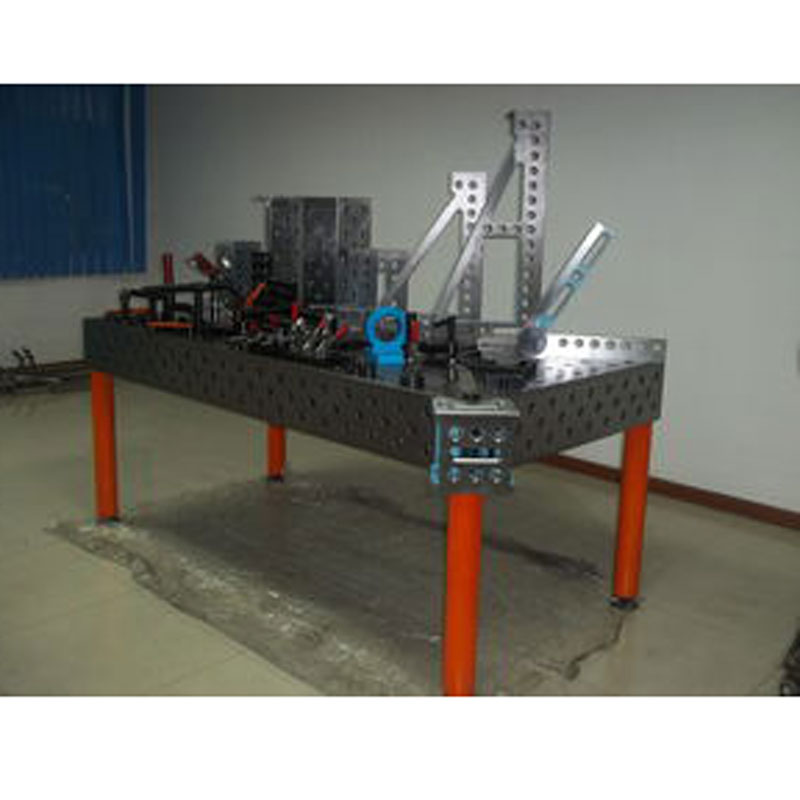

Трёхмерная гибкая сварочная платформа представляет собой модульную, свободно компонуемую универсальную систему оснастки, специально разработанную для сварки, сборки и контроля.
Описание
маркер
Описание продукта
Трёхмерная гибкая сварочная платформа представляет собой модульную, свободно компонуемую универсальную систему оснастки, специально разработанную для сварки, сборки и контроля. Её ключевыми характеристиками являются высокая гибкость, высокая точность, экономичность и высокая эффективность.
Основные концепции
• Трёхмерность: основная поверхность платформы обеспечивает два горизонтальных направления, а четыре боковые стороны — вертикальное направление, что позволяет осуществлять объёмную комбинацию и позиционирование.
• Система отверстий: платформа и все вспомогательные принадлежности используют стандартные отверстия (без традиционной резьбы или Т-образных пазов), что позволяет быстро и точно производить сборку с помощью замковых штифтов.
• Комбинируемость и гибкость: все модули являются готовыми стандартными элементами, которые можно гибко собирать и перенастраивать в соответствии с требованиями к изделию. Одна система может обслуживать производство множества типов продукции, значительно сокращая подготовительный цикл и снижая затраты.
Основные размеры и параметры
• Размеры и материал платформы:
Стальные платформы (Q345/16Mn): распространённые размеры: 1000×1000 мм, 2000×1000 мм, 3000×1500 мм, 4000×2000 мм и другие.
Чугунные платформы (HT300): распространённые размеры: 2000×1000 мм, 2400×1200 мм, 3000×1500 мм.
Высота боковой поверхности: унифицирована для всех трёхмерных платформ и составляет 200 мм.
Также доступны двухмерные платформы меньших размеров.
• Характеристики рядов отверстий:
Серия Φ28: диаметр отверстия Φ28 мм, расстояние между центрами отверстий 100±0,05 мм, используются замковые штифты класса h7.
Серия Φ16: диаметр отверстия Φ16 мм, расстояние между центрами отверстий 50±0,05 мм, используются замковые штифты класса h7.
Основные модули
1. Рабочая поверхность: все пять рабочих поверхностей имеют равномерно расположенные стандартные отверстия с координатной разметкой (сетка 100×100 мм или 50×50 мм). Плоскостность, параллельность, перпендикулярность и точность позиционирования отверстий чрезвычайно высоки.
2. Функциональные модули: включают различные угловые блоки позиционирования (прямоугольные, L-образные, U-образные), универсальные упоры, регулируемые угловые блоки (0-225 градусов), V-образные блоки и другие. Все модули имеют стандартные отверстия для позиционирования и зажима.
3. Замковые штифты: базовые элементы для фиксации и позиционирования. При вставке в отверстие и повороте передние шарики выталкиваются, осуществляя фиксацию. Усилие фиксации одного штифта достигает 5 тонн. Доступны различные формы и длины.
4. Зажимные устройства: по направлению подразделяются на плоскостные, вертикальные и под углом 45 градусов; по типу привода — на ручные (винтовые, с рукояткой), быстрозажимные, пневматические и гидравлические. Часто используется винтовой зажим с компенсацией, который позволяет компенсировать боковые усилия, обеспечивая вертикальное приложение силы зажима. Материал зажимных наконечников разнообразен (углеродистая сталь, нержавеющая сталь, нейлон). Возможно оснащение мостовой конструкцией для осуществления многоточечного зажима.
