Трёхмерный сварочный стол
Трехмерный сварочный верстак представляет собой набор стандартизированных, систематизированных и универсальных гибких инструментов
Описание
маркер
Описание продукта
Трехмерный сварочный верстак представляет собой набор стандартизированных, систематизированных и универсальных гибких инструментов.Он основан на пяти рабочих поверхностях с высокоточной системой регулярных отверстий и линиями сетки в качестве базовой платформы, а различные стандартные модули позиционирования и зажима соединены штифтами и болтами, что позволяет быстро создавать специальные приспособления, адаптированные к различным заготовкам, таким как собранные строительные блоки.Система особенно подходит для сварки, сборки и контроля крупногабаритных деталей.
Основные характеристики и точность
• Высокоточная базовая платформа: плоскостность платформы может достигать 0,05/1000 мм, вертикальность боковой и верхней поверхностей может достигать 0,05/200 мм, а шероховатость рабочей поверхности составляет 3,2 мкм.На столешнице выгравированы точные линии сетки (например, 100×100±0,03 мм).
• Стандартизированная система отверстий：
- Серия D28: равномерно распределенные круглые отверстия диаметром 28 мм, расстояние между отверстиями 100±0,03 мм.
- Серия D16: равномерно распределенные круглые отверстия диаметром 16 мм с расстоянием между отверстиями 50±0,03 мм.
• Материал высокой жесткости: используется литье HT300, а общий отжиг и длительная обработка естественным старением используются для эффективного устранения внутренних напряжений и обеспечения долгосрочной стабильности.
Состав системы

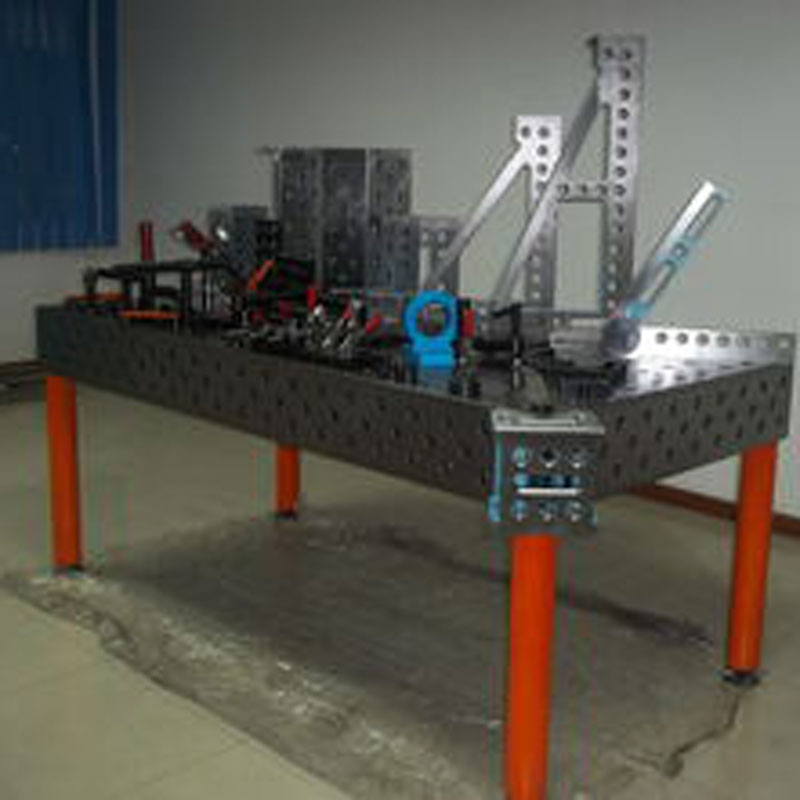

1. Базовый верстак: размер может составлять от 500×1000 мм до 2000×4000 мм, его можно комбинировать и расширять.На столешнице и с четырех сторон расположены стандартные отверстия.
2. Богатые функциональные модули, включая U/L-образную квадратную коробку, опорный уголковый утюг, различные блоки позиционирования, угловое устройство, V-образный блок, компрессор, стопорный штифт, регулировочную прокладку и т.д., могут быть произвольно подключены и скомбинированы через стандартные отверстия.
3. Разнообразная система поддержки: оснащена стандартным типом, универсальным типом колес, фиксированным типом, типом рамы и гидравлическим подъемом, а также другими опорными ножками для удовлетворения различных потребностей в несущей способности, перемещении и выравнивании.
4. Специальные принадлежности: Для подъема и перемещения предусмотрен фиксирующий штифт, и рекомендуется установить заземляющее устройство для защиты рабочего стола от повреждений во время сварки.
