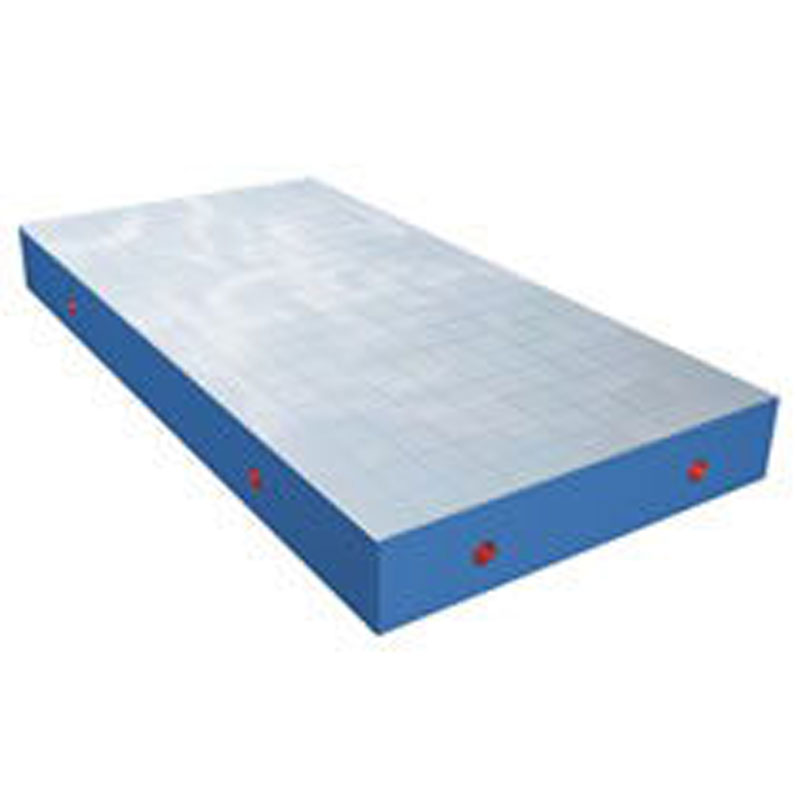

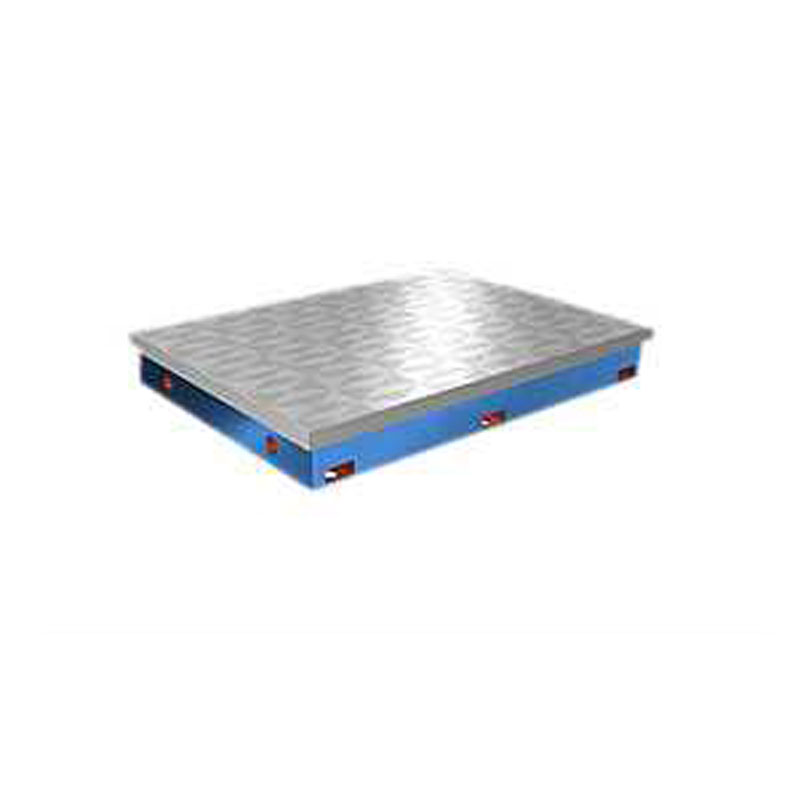

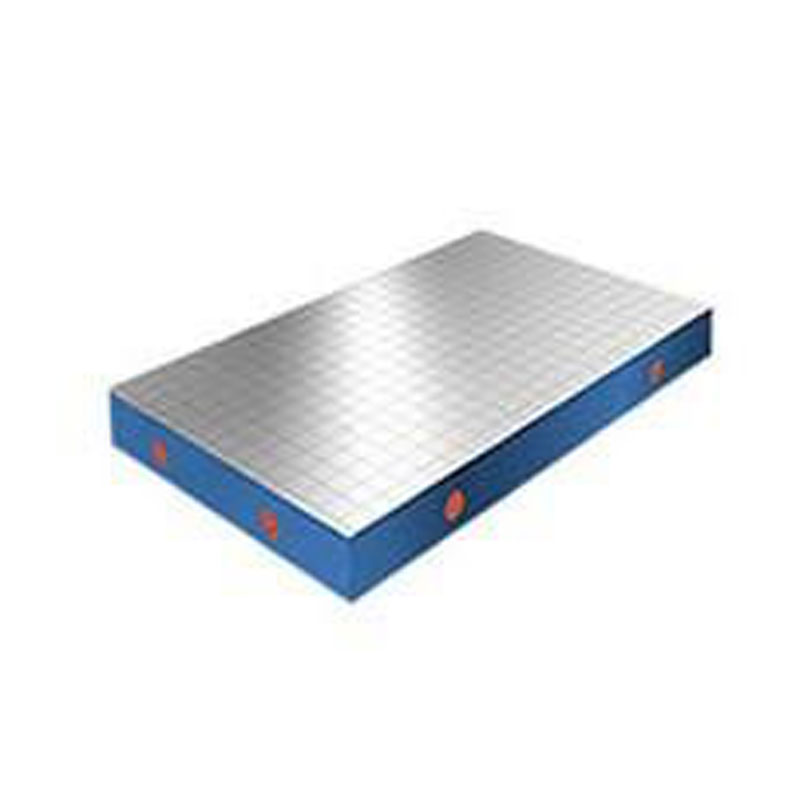

Базовая поверочная плита
Базовая поверочная плита (также известная как базовая поверочная платформа, чугунная базовая поверочная платформа) является базовой плоскостью в промышленных измерениях.
Описание
маркер
Описание продукта
Базовая поверочная плита (также известная как базовая поверочная платформа, чугунная базовая поверочная платформа) является базовой плоскостью в промышленных измерениях. Она специально предназначена для размещения и контроля крупногабаритных и тяжёлых заготовок с целью проверки их плоскостности, размерной точности и отклонений формы. Плита применяется в таких процессах, как сборка, сварка, контроль, разметка и других.
Материал плиты — чугун HT200-300, твёрдость рабочей поверхности HB170-240. Плита проходит искусственный отжиг и естественное старение, что обеспечивает стабильность точности. Точность в соответствии с государственными стандартами подразделяется на четыре класса: 0, 1, 2, 3. Обычные размеры — от 100×100 мм до 3000×6000 мм, возможно также увеличение размеров за счёт стыковки для удовлетворения более крупных требований.
Требования к использованию и обслуживанию строгие: перед использованием необходимо очистить рабочую поверхность, при температуре окружающей среды 20±5°C выверить плиту по горизонтали с помощью уровня, обеспечив равномерное нагружение опорных точек. Следует избегать сильных ударов, вес заготовок не должен превышать допустимую нагрузку. После использования плиту необходимо протереть насухо, нанести безводное кислотостойкое антикоррозионное масло и правильно укрыть для хранения.
Монтаж и наладка должны выполняться только квалифицированными специалистами. Использование допускается только после проверки на соответствие требованиям. В противном случае возможны деформация и повреждение плиты, что повлияет на её точность и срок службы.
Технические характеристики
| Спецификация | Класс точности | Спецификация | Класс точности | ||||||||
| Класс 0 | Класс 1 | Класс 2 | Класс 3 | Чистовое строгание | Класс 0 | Класс 1 | Класс 2 | Класс 3 | Чистовое строгание | ||
| 100×100 | 4 | 8 | 26 | 2500×2500 | 72 | 180 | 270 | ||||
| 200×100 | 5 | 10 | 20 | 3000×1000 | 168 | 248 | |||||
| 200×200 | 5 | 10 | 20 | 3000×1500 | 174 | 154 | |||||
| 300×200 | 6 | 12 | 24 | 3000×2000 | 184 | 275 | |||||
| 300×300 | 6 | 12 | 24 | 3000×2500 | 186 | 276 | |||||
| 400×300 | 6 | 12 | 24 | 3000×3000 | 210 | 300 | |||||
| 400×400 | 6 | 12 | 24 | 4000×1000 | 210 | 300 | |||||
| 500×300 | 6 | 12 | 24 | 4000×1500 | 210 | 300 | |||||
| 500×500 | 7 | 14 | 28 | 4000×2000 | 219 | 310 | |||||
| 600×400 | 7 | 14 | 28 | 4000×2500 | 228 | 340 | |||||
| 600×500 | 7 | 14 | 28 | 4000×3000 | 240 | 360 | |||||
| 800×500 | 8 | 16 | 32 | 80 | 5000×1500 | 249 | 370 | ||||
| 800×600 | 8 | 16 | 32 | 80 | 5000×2000 | 255 | 375 | ||||
| 900×600 | 8 | 16 | 32 | 80 | 5000×2500 | 264 | 390 | ||||
| 1000×750 | 9 | 18 | 36 | 90 | 5000×3000 | 287 | 420 | ||||
| 1000×1000 | 10 | 20 | 39 | 96 | 6000×1500 | 287 | 420 | ||||
| 1200×1000 | 20 | 39 | 96 | 6000×2000 | 293 | 430 | |||||
| 1500×1000 | 24 | 48 | 120 | 6000×2500 | 300 | 450 | |||||
| 1500×1500 | 25 | 50 | 125 | 6000×3000 | 308 | 460 | |||||
| 2000×1000 | 26 | 52 | 129 | 8000×1500 | 366 | 500 | |||||
| 2000×1500 | 56 | 140 | 8000×2000 | 370 | 520 | ||||||
| 2000×2000 | 60 | 152 | 230 | 8000×2500 | 375 | 530 | |||||
| 2500×1500 | 64 | 152 | 230 | 8000×3000 | 382 | 570 | |||||
| 2500×2000 | 68 | 168 | 248 |
