Гранитная V-образная опора

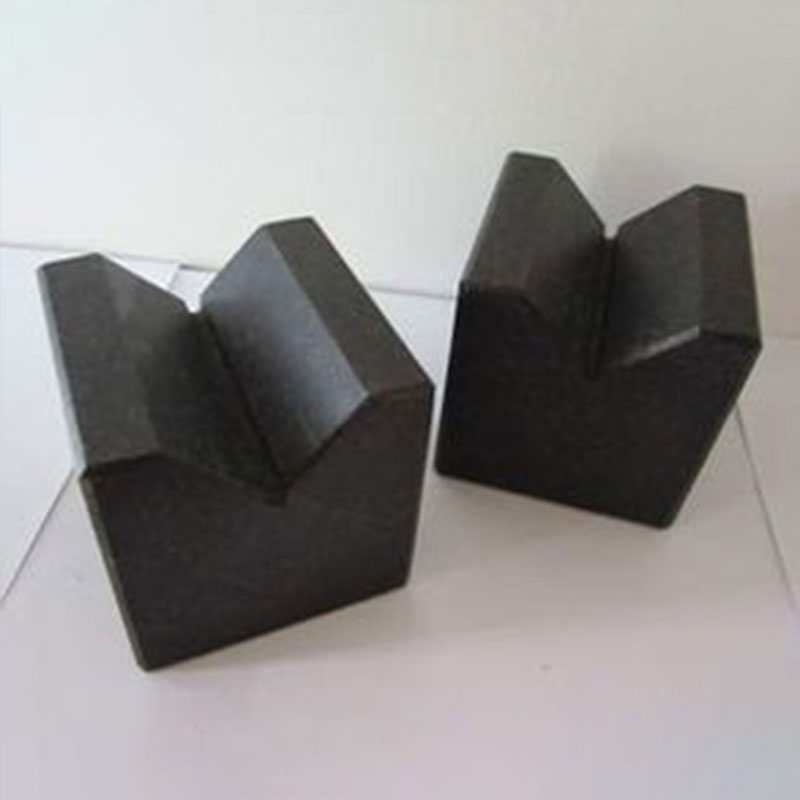

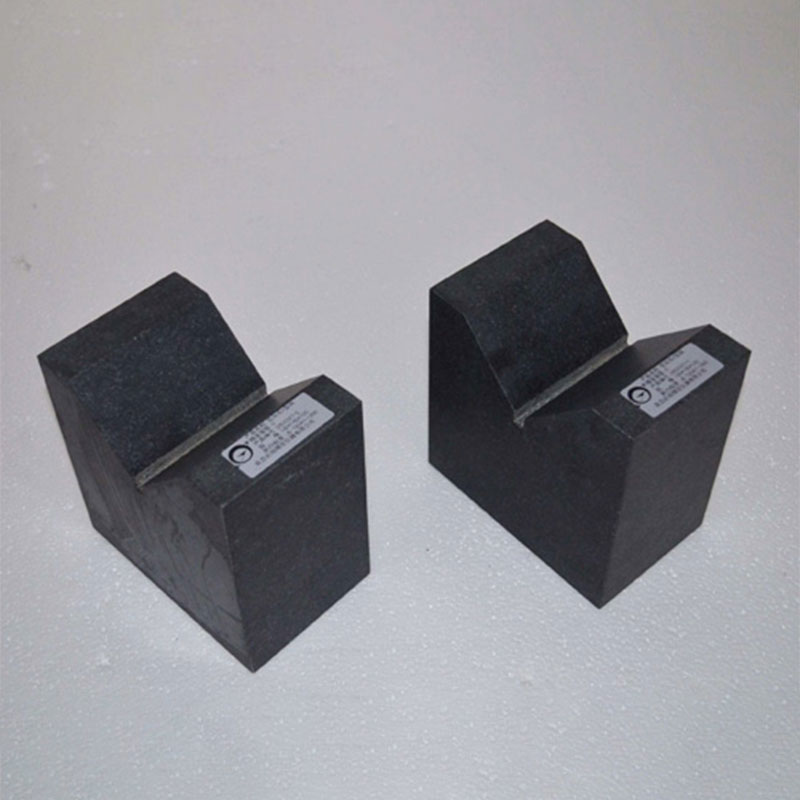

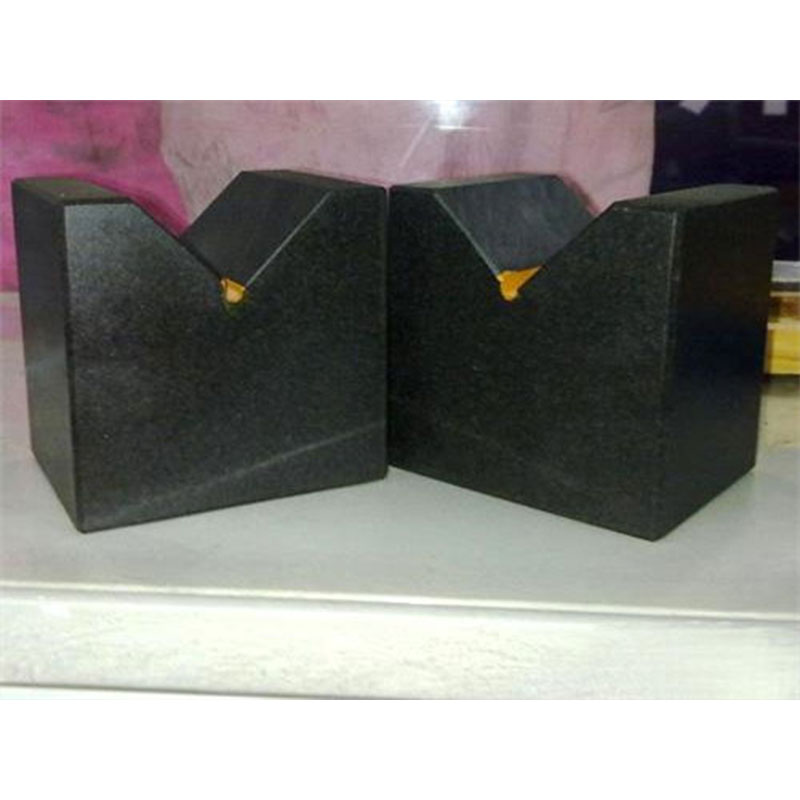

V-образные подставки из гранита используются для поддержки цилиндрических заготовок (таких как валы, трубы) с целью обеспечения параллельности их оси и рабочей поверхности платформы, что позволяет выполнять центрирование, разметку, проверку соосности или использовать их в качестве эталонного инструмента для выравнивания по высоте.
Описание
маркер
Описание продукта
V-образные подставки из гранита используются для поддержки цилиндрических заготовок (таких как валы, трубы) с целью обеспечения параллельности их оси и рабочей поверхности платформы, что позволяет выполнять центрирование, разметку, проверку соосности или использовать их в качестве эталонного инструмента для выравнивания по высоте. Обычно они поставляются парами; их основная часть представляет собой четырехгранник, на четырех рабочих поверхностях которого прорезаны V-образные пазы под углом 90°.
Данный продукт изготовлен в соответствии со стандартом GB4972-85 и обладает такими выдающимися преимуществами, как высокая точность, хорошая стабильность и отсутствие необходимости в обслуживании. Гранитный материал придает ему такие свойства, как устойчивость к ржавчине, отсутствие магнетизма, устойчивость к кислотно-щелочной коррозии и непритягательность к пыли; даже после длительного хранения он сохраняет первоначальную точность и имеет длительный срок службы.
По количеству пазов они делятся на однопазовые, трехпазовые, четырехпазовые и т. д. Распространенные размеры: 40×90°, 100×90° и т. д. Также возможно изготовление нестандартных размеров в соответствии с диаметром заготовки. Широко применяются в промышленном производстве и лабораторных условиях для прецизионных измерений.
Параметр
Доступны различные размеры, возможна изготовка на заказ по нестандартным размерам:
| Гранитные V-образные опоры （mm） | Параллельность рабочих поверхностей | Параллельность V-образной канавки относительно основания | Параллельность V-образной канавки относительно боковой грани | Симметрия V-образной канавки относительно боковых граней | Перпендикулярность боковой грани V-образной канавки к торцу | Перпендикулярность боковой грани опоры к основанию | Разница высот пары V-образных блоков относительно основания | |||||||
| Класс точности （um） | ||||||||||||||
| 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| 60*60*60 | 1.5 | 3 | 4 | 8 | 4 | 8 | 8 | 16 | 8 | 8 | 4 | 8 | 5 | 10 |
| 100*80*100 | 2 | 4 | 4 | 8 | 4 | 8 | 8 | 16 | 8 | 8 | 4 | 8 | 5 | 10 |
| 160*100*160 | 2.5 | 5 | 5 | 10 | 5 | 10 | 10 | 20 | 10 | 10 | 5 | 10 | 6 | 12 |
