Стыкуемая поверочная плита

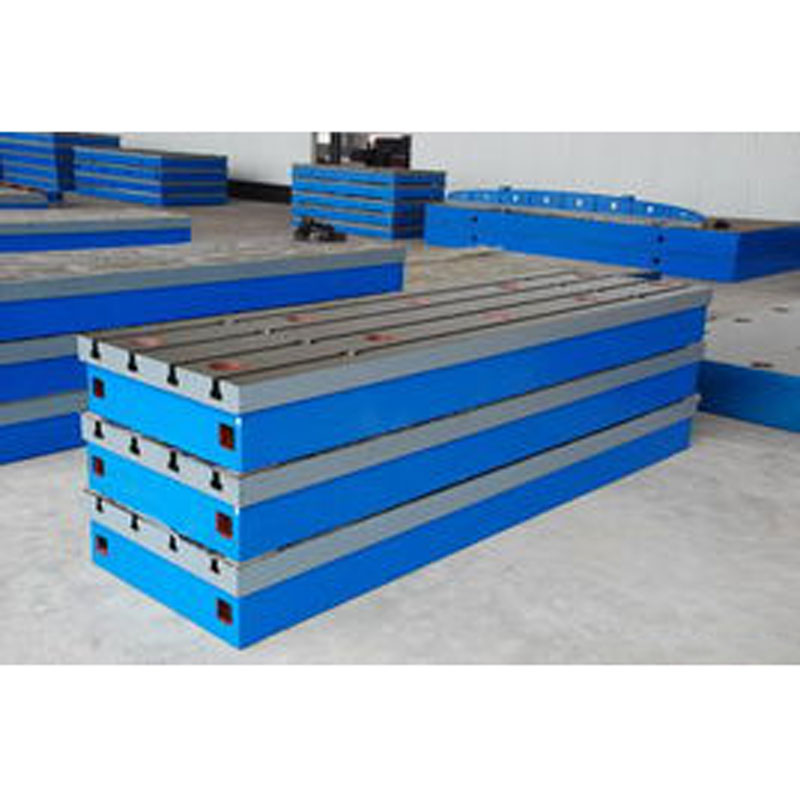

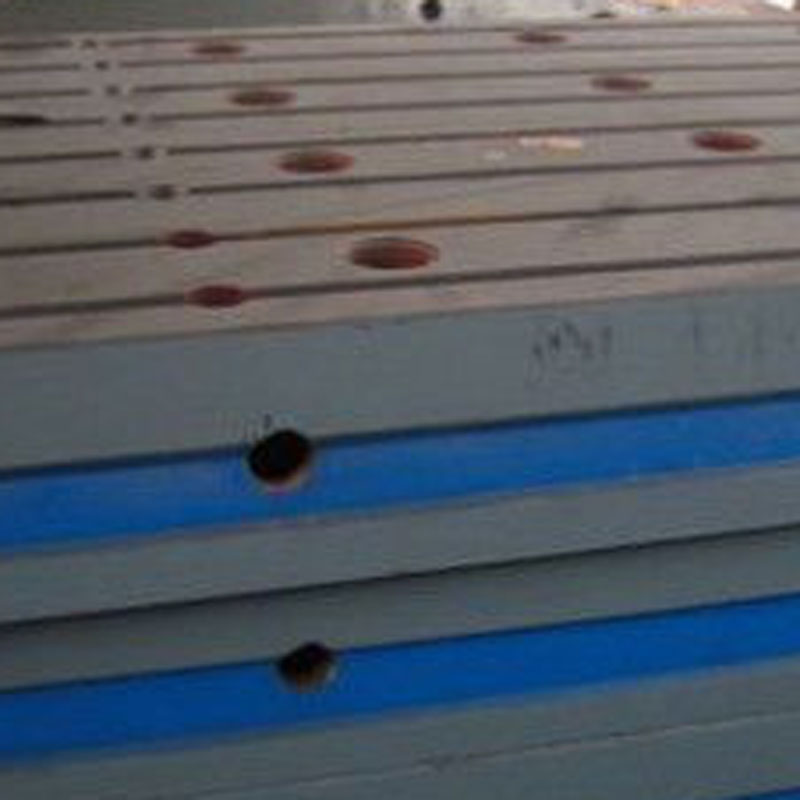

Стыкуемая поверочная плита представляет собой конструкцию, состоящую из нескольких чугунных поверочных плит, соединённых вместе с образованием единой расширенной рабочей поверхности.
Описание
маркер
Описание продукта
Стыкуемая поверочная плита представляет собой конструкцию, состоящую из нескольких чугунных поверочных плит, соединённых вместе с образованием единой расширенной рабочей поверхности. Она используется главным образом для сборки, сварки, испытаний и ремонта крупногабаритного оборудования и изделий. После стыковки такая плита обеспечивает распределение силы тяжести и сохраняет единообразие и стабильность плоскостности.
Стыкуемая поверочная плита обычно изготавливается из чугуна. Твёрдость рабочей поверхности составляет HB170-240. Плита проходит отжиг и естественное старение, обладает стабильной конструкцией и подходит для длительного нагружения. Размеры могут быть изготовлены по индивидуальным требованиям заказчика на основе реальных условий. Распространённые формы стыковки включают прямоугольную, квадратную, крестообразную и другие. Для соединения и опоры могут использоваться анкерные устройства, регулировочные опорные башмаки или фундаментные болты в комбинации, что обеспечивает сохранение единой плоскостности после стыковки и не влияет на эксплуатационные характеристики.
Из-за ограничений крупногабаритного производственного оборудования длина одной плиты обычно не превышает 10 метров. Для получения большей рабочей поверхности необходимо применение стыковки. Классы точности таких плит — обычно 2 или 3. Данное изделие особенно подходит для крупных производственных, сборочных и ремонтных площадок в качестве надёжной базовой рабочей плиты.
Стандартные размеры и точность
| Спецификация | Класс точности | Спецификация | Класс точности | ||||||||
| Класс 0 | Класс 1 | Класс 2 | Класс 3 | Чистовое строгание | Класс 0 | Класс 1 | Класс 2 | Класс 3 | Чистовое строгание | ||
| 100×100 | 4 | 8 | 26 | 2500×2500 | 72 | 180 | 270 | ||||
| 200×100 | 5 | 10 | 20 | 3000×1000 | 168 | 248 | |||||
| 200×200 | 5 | 10 | 20 | 3000×1500 | 174 | 154 | |||||
| 300×200 | 6 | 12 | 24 | 3000×2000 | 184 | 275 | |||||
| 300×300 | 6 | 12 | 24 | 3000×2500 | 186 | 276 | |||||
| 400×300 | 6 | 12 | 24 | 3000×3000 | 210 | 300 | |||||
| 400×400 | 6 | 12 | 24 | 4000×1000 | 210 | 300 | |||||
| 500×300 | 6 | 12 | 24 | 4000×1500 | 210 | 300 | |||||
| 500×500 | 7 | 14 | 28 | 4000×2000 | 219 | 310 | |||||
| 600×400 | 7 | 14 | 28 | 4000×2500 | 228 | 340 | |||||
| 600×500 | 7 | 14 | 28 | 4000×3000 | 240 | 360 | |||||
| 800×500 | 8 | 16 | 32 | 80 | 5000×1500 | 249 | 370 | ||||
| 800×600 | 8 | 16 | 32 | 80 | 5000×2000 | 255 | 375 | ||||
| 900×600 | 8 | 16 | 32 | 80 | 5000×2500 | 264 | 390 | ||||
| 1000×750 | 9 | 18 | 36 | 90 | 5000×3000 | 287 | 420 | ||||
| 1000×1000 | 10 | 20 | 39 | 96 | 6000×1500 | 287 | 420 | ||||
| 1200×1000 | 20 | 39 | 96 | 6000×2000 | 293 | 430 | |||||
| 1500×1000 | 24 | 48 | 120 | 6000×2500 | 300 | 450 | |||||
| 1500×1500 | 25 | 50 | 125 | 6000×3000 | 308 | 460 | |||||
| 2000×1000 | 26 | 52 | 129 | 8000×1500 | 366 | 500 | |||||
| 2000×1500 | 56 | 140 | 8000×2000 | 370 | 520 | ||||||
| 2000×2000 | 60 | 152 | 230 | 8000×2500 | 375 | 530 | |||||
| 2500×1500 | 64 | 152 | 230 | 8000×3000 | 382 | 570 | |||||
| 2500×2000 | 68 | 168 | 248 | ||||||||
