Трёхмерная гибкая комбинированная сварочная платформа
Трёхмерная гибкая комбинированная сварочная платформа представляет собой высокоточную модульную систему оснастки.
Описание
маркер
Описание продукта

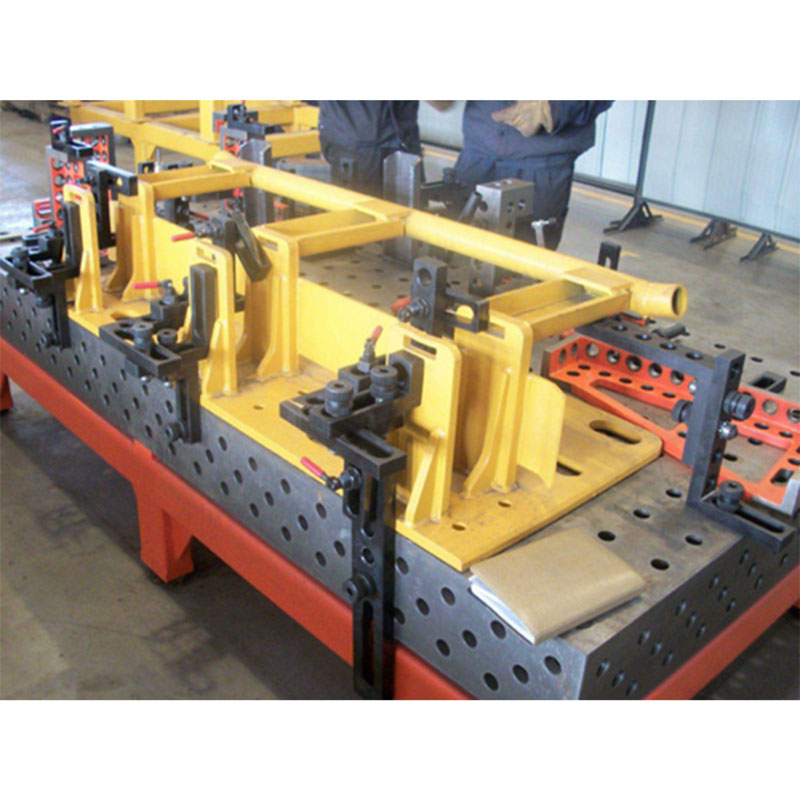

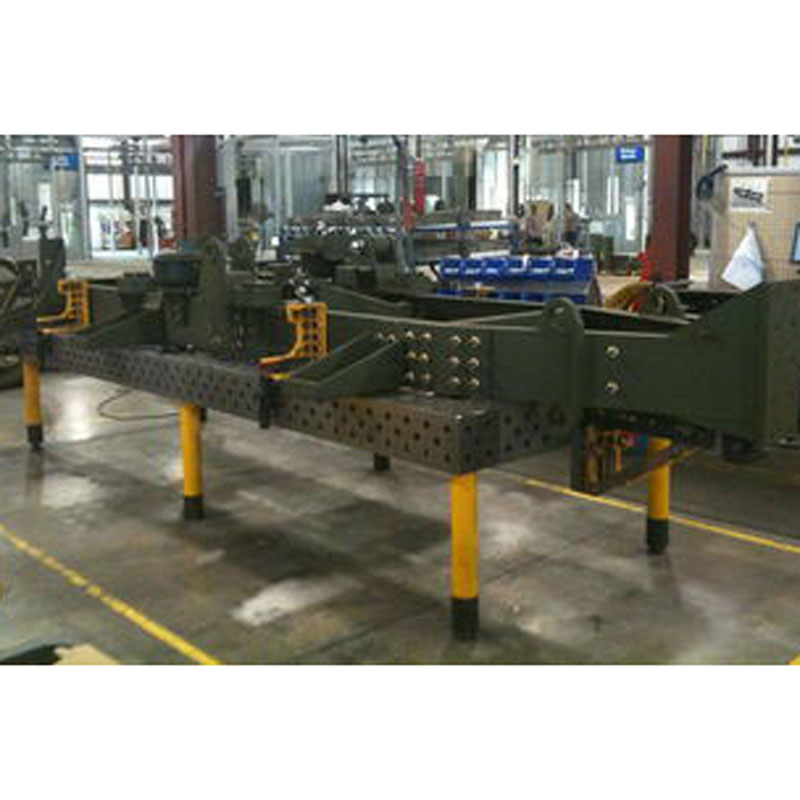

Трёхмерная гибкая комбинированная сварочная платформа представляет собой высокоточную модульную систему оснастки. Благодаря свободной комбинации стандартных модулей с отверстиями или пазами, она обеспечивает быстрое позиционирование и зажим заготовок при сварке, сборке, контроле и других технологических операциях.
Классификация системы
По конструкции в основном подразделяется на три серии: комбинированные приспособления с отверстиями, комбинированные приспособления с пазами и комбинированные штампы. В свою очередь, приспособления с пазами по ширине паза делятся на три типа: 16 мм (крупные), 12 мм (средние) и 8 мм (малые).
Основные компоненты и точность
Основой системы является платформа, состоящая из одной плоскости и четырёх боковых поверхностей, каждая из которых имеет равномерно расположенные гладкие отверстия. Существуют два основных класса точности:
• Серия Φ28: диаметр отверстия 28 мм, расстояние между центрами отверстий 100 мм, суммарный допуск ±0,05 мм.
• Серия Φ16: диаметр отверстия 16 мм, расстояние между центрами отверстий 50 мм, суммарный допуск ±0,05 мм.
Поверхность платформы размечена соответствующей координатной сеткой. Плоскостность может достигать ≤0,15 мм на 1000 мм, перпендикулярность боковой поверхности к основанию составляет ≤0,1 мм на 1000 мм. Платформа обладает высокой несущей способностью и отличной жёсткостью, деформация при сосредоточенной нагрузке чрезвычайно мала.
Система включает в себя множество высокоточных стандартных принадлежностей
1. Расширительные элементы: такие как U-образные и L-образные угловые блоки, опорные угольники. Погрешности плоскостности и перпендикулярности контролируются на уровне 0,1 мм.
2. Позиционирующие элементы: включают различные позиционирующие блоки, регулируемые угловые блоки (обеспечивающие точную фиксацию любого угла от 0 до 225 градусов с точностью до 0,5 градуса) и другие.
3. Замковые и зажимные элементы: изготавливаются из высокопрочных материалов (например, Q345) и проходят улучшение. Обладают высоким усилием фиксации (усилие фиксации замкового штифта ≥ 1,2 тонны).
