Чугунная платформа
Чугунная платформа (также известная как чугунная поверочная плита) представляет собой высокоточный базовый инструмент.
Описание
маркер
Описание продукта

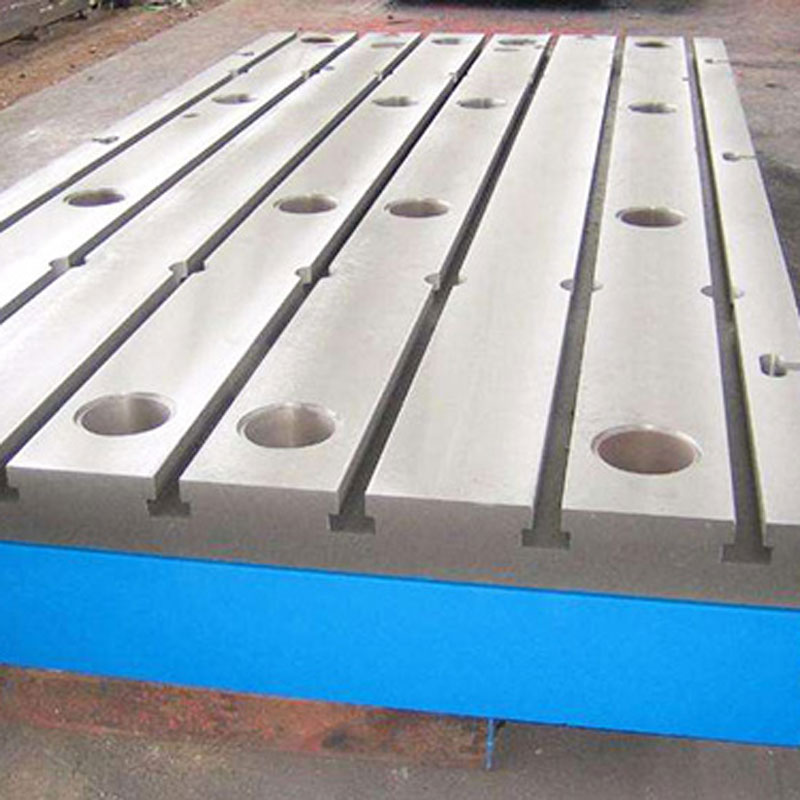

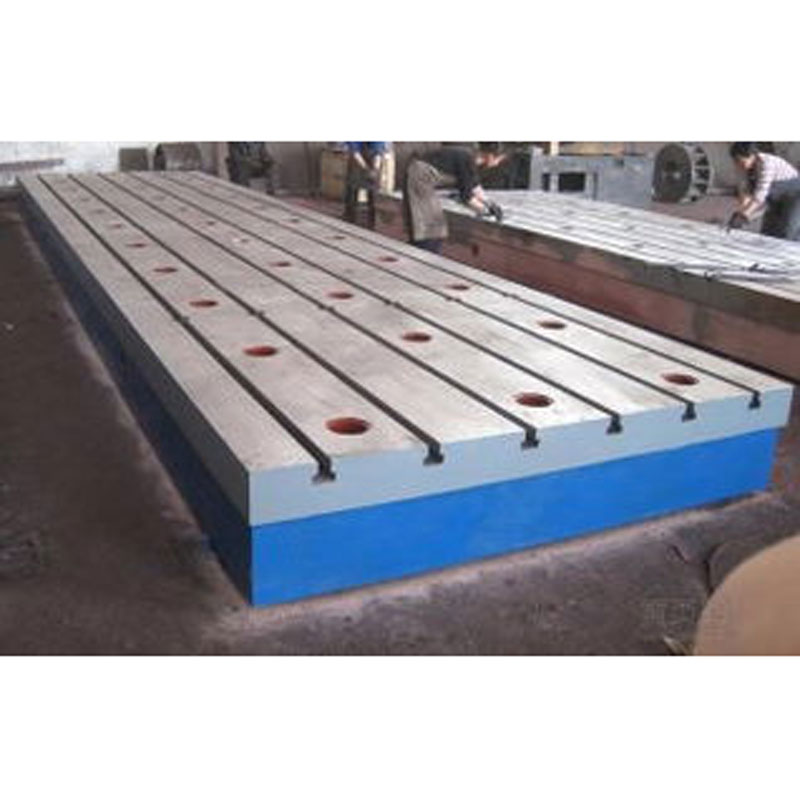

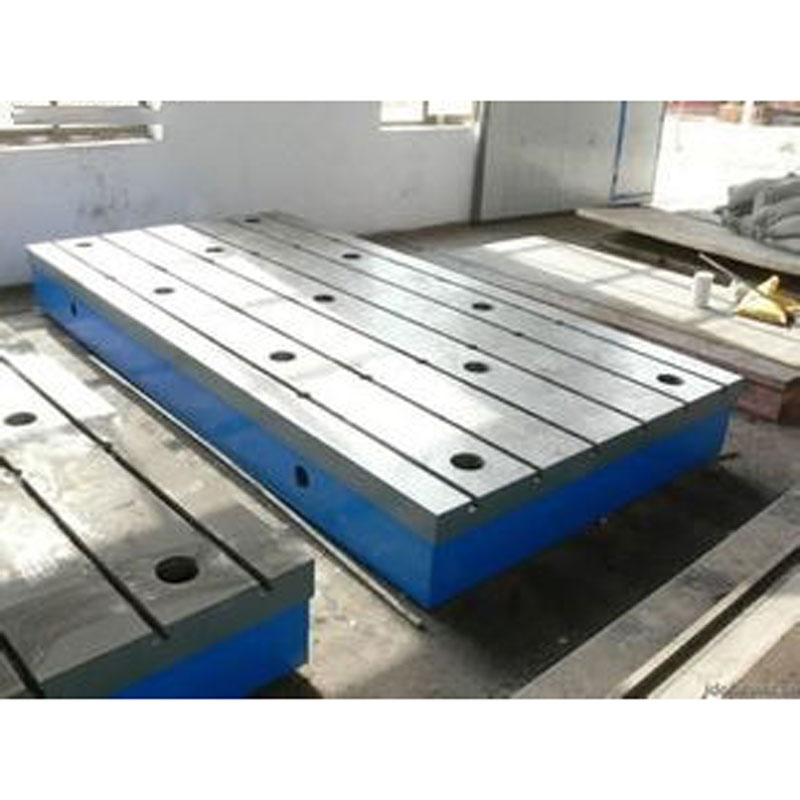

Чугунная платформа (также известная как чугунная поверочная плита) представляет собой высокоточный базовый инструмент. Она используется главным образом для контроля отклонений формы и расположения, таких как плоскостность, параллельность и прямолинейность механических деталей, а также может служить рабочим столом для разметки, измерений, испытаний, сварки и монтажа деталей. Её рабочая поверхность обычно обрабатывается методом шабрения и может иметь круглые отверстия, Т-образные пазы, U-образные пазы и другие элементы для удовлетворения различных эксплуатационных требований.
Материал платформы — чугун HT200-300. Платформа подвергается искусственному отжигу и естественному старению, что обеспечивает стабильность точности. Изготавливается в соответствии с государственным стандартом GB7947-1999. Классы точности подразделяются на 0, 1, 2, 3 и чистовое строгание. По конструкции платформы делятся на ребристые и коробчатые. Форма рабочей поверхности может быть прямоугольной, квадратной или круглой. Диапазон размеров широк: от малых притирочных платформ размером 100 мм × 200 мм до крупных платформ размером 3000 мм × 10000 мм, обработанных ручным шабрением. Возможно изготовление по индивидуальным требованиям.
Для обеспечения плоскостности чугунной поверочной платформы необходимо уделять внимание таким ключевым аспектам, как материал, термическая обработка, технология шабрения, старение и другие важные этапы. При эксплуатации следует соблюдать осторожность при установке заготовок, равномерно использовать поверхность платформы, проводить работы при комнатной температуре 20±5°C для длительного сохранения точности. Качество платформы напрямую влияет на достоверность результатов измерений, поэтому при выборе, монтаже и эксплуатации необходимо строго соблюдать соответствующие технические нормы.
