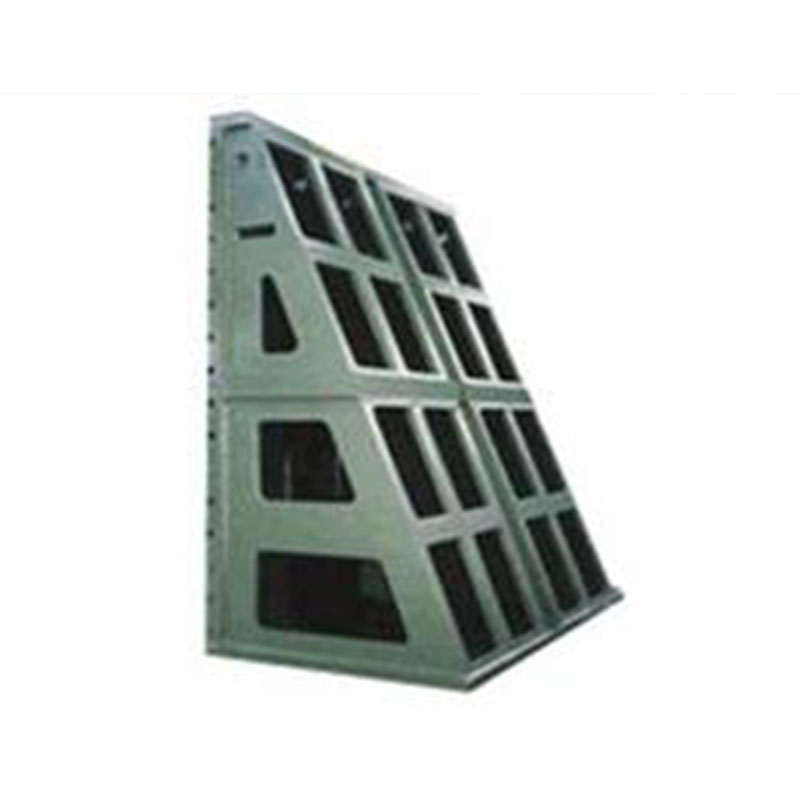

Чугунная угловая поверочная плита
Для измерения заготовки под углом 90 градусов используются чугунные изогнутые пластины.Во время технического обслуживания оборудования проверяйте взаимную вертикальность соответствующих поверхностей деталей, а также это подходит для разметки и осмотра деталей монтажником.
Описание
маркер
Описание продукта
Для измерения заготовки под углом 90 градусов используются чугунные изогнутые пластины.Во время технического обслуживания оборудования проверяйте взаимную вертикальность соответствующих поверхностей деталей, а также это подходит для разметки и осмотра деталей монтажником.Чугунная изогнутая пластина позволяет проверять вертикальность заготовки на чугунной платформе, которая подходит для механического и инструментального контроля, а также для проверки отсутствия вертикальности между станками.Кроме того, это также один из инструментов при монтаже оснастки.
Материал изготовлен из чугуна HT200-300, QT400.Для некоторых изогнутых пластин из чугуна, которые имеют высокую высоту, а обрабатываемая деталь небольшого размера, можно использовать изогнутые пластины QT400.
Стандартом производства чугунных гнутых пластин является JB6092-85.После того, как изогнутая пластина готова, отливку помещают на горизонтальную опорную поверхность и выбирают одну из двух поверхностей изогнутой пластины для зачистки и шлифовки. После достижения требуемой плоскостности эта поверхность используется в качестве опорной поверхности изогнутой пластины. После размещения ее лицевой стороной вниз на горизонтальной поверхности. строгайте, полагайтесь на вспомогательные инструменты контроля, такие как прямоугольная линейка и стрелочный индикатор.Очистите другую плоскость.

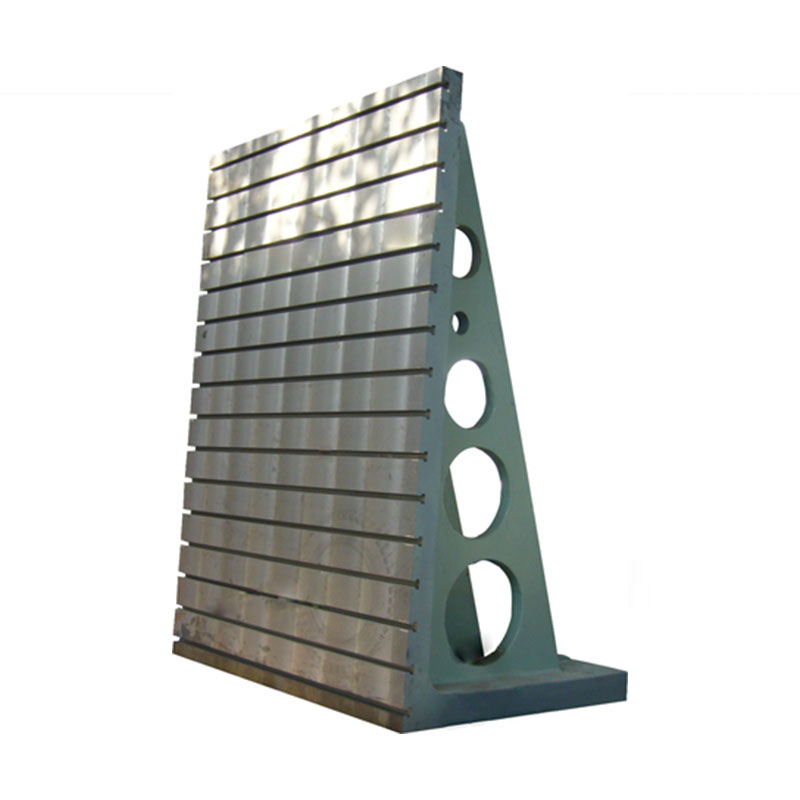

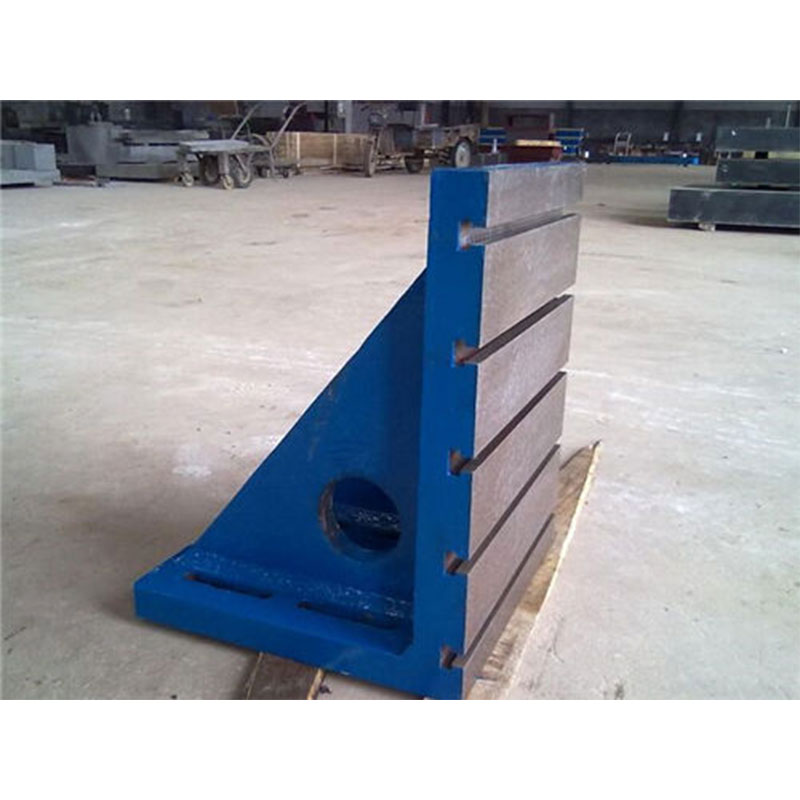

Две рабочие поверхности изогнутой пластины были зачищены и отшлифованы вручную, а задняя часть двух фасадов отлита с вертикальными коническими опорными пластинами в соответствии с фактическими потребностями в работе, и в соответствующих положениях установлены прозрачные подъемные отверстия.Для того, чтобы облегчить передвижение на работе.Скребковая поверхность может быть обработана в соответствии с требованиями Т-образных канавок, U-образных отверстий, круглых отверстий и других технологических процессов.Упаковка представляет собой фасадную деревянную картонную упаковку.Избегайте ударов при транспортировке.
Технические характеристики чугунной гибочной пластины: 200х200, 300х300, 200х400, 300х600, 300х400, 270х400, 400х400, 500х500, 600х600, 800х800, 800х1000.Примечание: Могут быть настроены различные нестандартные технические характеристики.
